太阳能热水工程系统设计、安装图（浅池式）(2)

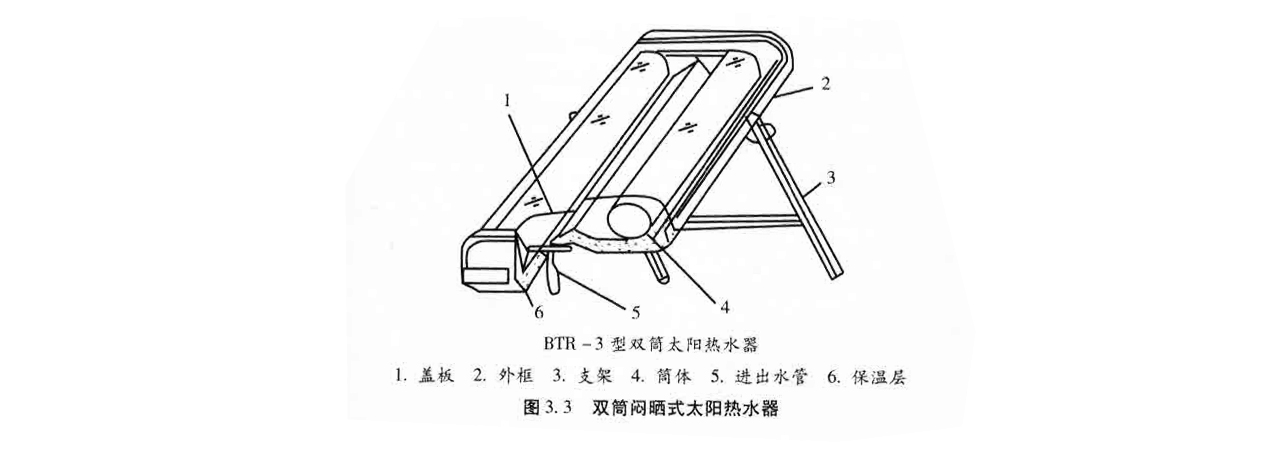

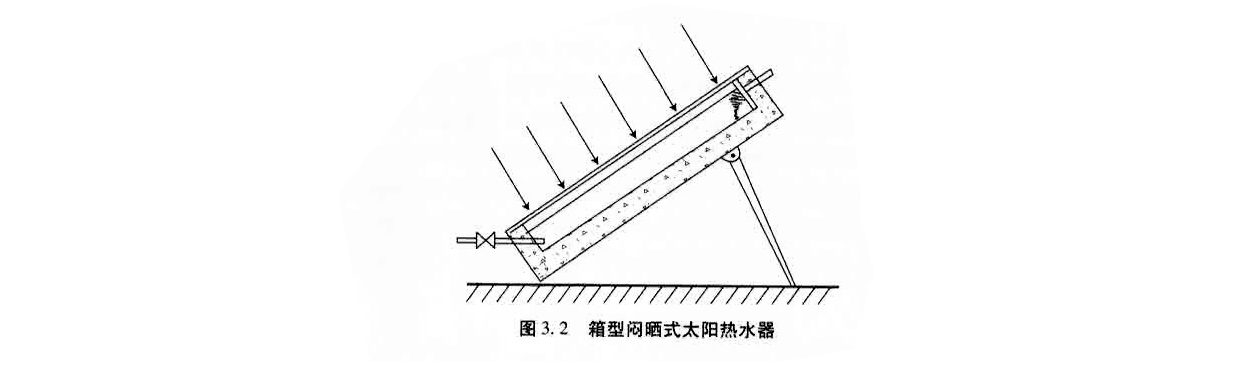

图3.2箱型闷晒式太阳热水器该全封闭的箱型闷晒式太阳热水器，由于能将集热金属箱体直接正对太阳光，因而大大改善了收集太阳辐射能的条件而不正对阳光的箱体侧面和背面，又可进行有效的保温处理。故其集热和保温效果都要强于开放式的钱池式系统。如图3.3所示装置就为一款与所述箱型闷晒式同类，当年由北京地区开发研制，并批量投放市场的“BTR-3型双筒闷晒式太阳热水器”。
该型热水器用两支圆柱形镀锌铁皮何来替代方形浅池箱体，以节约制料和强化箱体结构，并增加了箱体底部的阳光反射面和表面的保温透明盖板因而，初步具备成为二件可单独运转的家用太阳热水器产品，而投放市场。这种简易双筒闷晒式热水器，每天可产40艺以上热水63L。在20世纪70年代后期至80年代初期，曾一度风行京津城乡地区，

根据有关资料介绍，在东西方各国太阳热水器发展的早期阶段，几乎都共同经历过试制不同结构形式的箱型闷晒式太阳热水器。在太阳能热水器发展史上，这种箱型闷晒式太阳热水器，虽然只是针对开放型浅池式太阳热水器一个小小的改进，但在太阳热水器技术发展史上，却处于一个分水岭的重要地位。事实上，热箱型闷晒式热水器，从传热学理论来看，是太阳热水系统热交换方式从最初的开放型浅池靠太阳先暴晒加热箱体，再由箱体将热传导给周围浅池中的水，开始向温差热虹吸对流循环换热方式进化的一个转折点，人们正是在此基础上进一步积累了结验，才有了后来热转换效率更高的集储合一式太阳热器和直流式太阳热水系统的出现。即使后来所谓的热箱型平板集热器，严格说来也就是在箱型闷晒式太阳热水器的基础上，经过进一步的改进完善后才开发出来，成为至今仍流行中外各国，被全球广泛推广应用的一款主流太阳能热利用装置。
