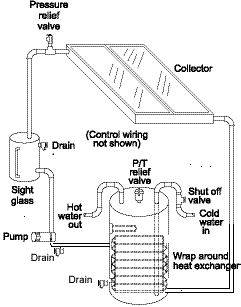

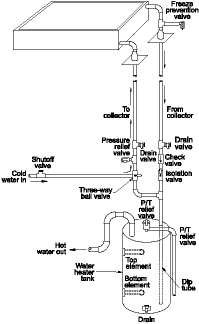

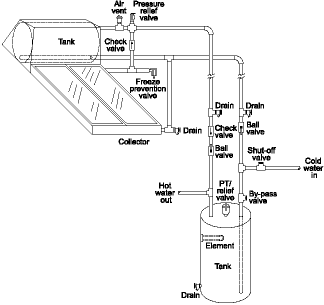

热交换器将热量从收集器回路流体传递到太阳能罐中的饮用水。  图4.使用蒸馏水的间接泵送系统 集成收集器存储（ICS）系统在图5所示的整体收集器存储太阳能系统中，热水存储系统是收集器。冷水逐渐流过收集器，在那里被太阳加热。从顶部抽取热水，这是最热的，更换的水流入底部。该系统很简单，因为不需要泵和控制器。根据需要，来自房屋的冷水流入收集器，来自收集器的热水流入房屋内的标准热水辅助水箱。冲洗式防冻阀安装在收集器附近的顶部管道中。当温度接近冰点时，该阀打开以允许相对温暖的水流过收集器以防止冻结。在佛罗里达州南部和佛罗里达州中部的某些地区，ICS收集器内的大水量的热质量提供了防冻的手段。  图5.整体收集器存储系统 热虹吸系统典型的热虹吸系统如图6所示。当太阳照射在收集器上时，收集器流管内的水被加热。当它加热时，这种水稍微膨胀并且比安装在收集器上方的太阳能储罐中的冷水更轻。然后重力将较重的冷水从水箱中拉出并进入收集器入口。冷水将加热的水推过收集器出口并进入罐的顶部，从而加热罐中的水。热虹吸系统既不需要泵也不需要控制器。来自城市供水管线的冷水直接流向屋顶上的水箱。当在住宅内使用水时，太阳能加热的水从屋顶水箱流到安装在地面的辅助水箱。 该系统采用热操作阀，可保护收集器免于冻结。它还包括隔离阀，可以在冰冻条件下手动排空太阳能系统，或者完全绕过太阳能系统。  图6. Thermosiphon系统 (责任编辑：中建太阳能) |
